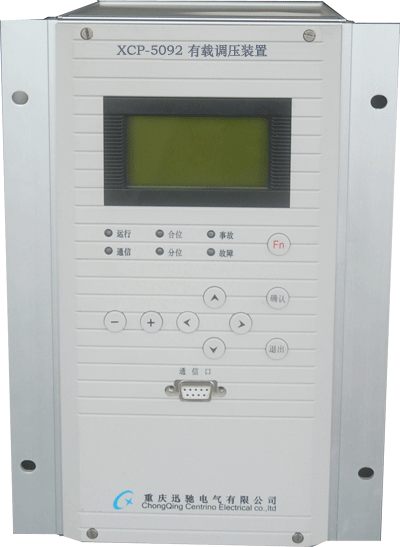

XCP-5092有载调压装置

装置应用

有载调压控制装置适用于 6KV～110KV 供电网中各类变电站，根据电网的参数控制有载调压变压器自动调压。使变压器工作在最佳状况，确保电压合格率达到规定的要求。是实现变电站无人值守或老站改造的实用装置。本装置能同时控制 2 台有载调压变压器分接开关，适应变电站多种运行方式下不同的调节控制策略。可集中组屏，也可在开关柜就地安装，全面支持变配电综合自动化系统。

控制功能

主变的自动升压

主变的自动降

手动控制调节

调压闭锁功能

过负荷报警功能

远动功能

遥测：两台主变的电压、电流、功率因数、无功功率、有功功率。主变分接开关档位。

遥信：30路遥信开入采集:包括主变开关位置、闭锁位置位置、以及主变档位状态等

遥控：对 2台主变的升档、降档。

统计功能

记录两台主变的升、降档操作控制次数等

显示功能

可分别显示两台主变的电压、电流、功率因数、无功功率、有功功率。

显示微机控制方式和主变运行方式、主变分接开关档位。

显示调压动作提示，显示各高压断路器的通断状态。

工作状态显示

预告、事件信号继电器输出

动作事件信息主动显示，并分类存储

通讯

1个RS485串行口

1个CAN-BUS总线口

RS485通讯协议为标准的

MODUBS-RTU通讯协议

事件记录

事件记录可分类记录最新的128条故障信息，包含事件的详细信息(动作时间、动作值、动作类型)，并具有掉电保持功能

其他特征

遥信量自定义传SOE

高可靠性和抗干扰性

采用工业级、高可靠性的大规模集成电路、补偿技术提高电路稳定性

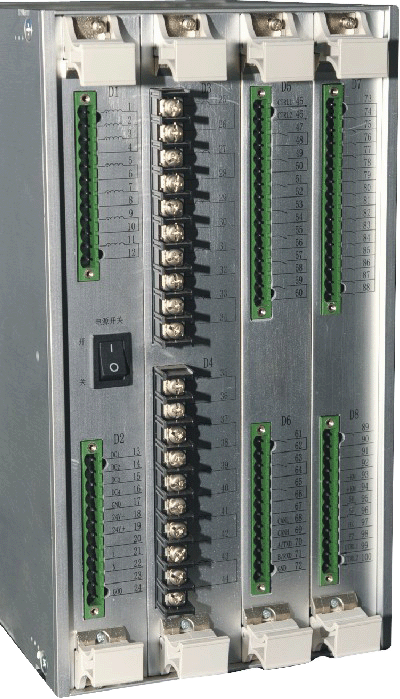

全封闭铝合金单元机箱，新型背插式结构设计，符合国标和IEC标准，防磁、防震、封闭
