| 保护功能 |
| 机组过速； |
| 事故停机过程中导水叶剪断销剪断； |
| 输水管压力过高 |
| 油压事故性降低； |
| 备用冷却水中断 |
| 轴承温度升高； |
| 冷却水中断； |
| 空气冷却器温度升高 |
| 油压、油位异常 |
| 开、停机未完成； |
| 水轮机顶盖水位过高 |
| 备用润滑水投入 |
| 集水井水位异常； |
| 剪断销剪断； |
| ★以上保护功能可根据用户需求灵活配置 |
|
| 测量与控制 |
| 根据用户需求模拟量测点的多少配置不同点数的模拟量模块: |
| 开、停机过程的自动化； |
| 事故停机、紧急停机的手动、自动控制；手动、自动操作开度增减、转速（有功功率）调整、励磁（无功功率）增减； |
| 发电转调相和调相转发电运行方式的手动、自动投切； |
| 调速器油泵的自动控制； |
| 主阀（蝴蝶阀、球阀等）和闸门的手动、自动控制； |
| 机组辅助设备和全厂公用设备（油压装置、空气压缩装置、技术供水系统、集水井排水装置）的自动控制 |
|
| 事件记录 |
| 事件记录可分类记录海量故障信息，包含事件的详细信息(动作时间、动作值、动作类型) |
|
|
| 工作状态显示 |
| 屏面显示断路水机各主要元件状态 |
| 预告、事件信号继电器输出 |
| 动作事件信息主动显示，并分类存储 |
|
| 自检、统计功能 |
| RAM、ROM、AD故障 |
| 参数出错 |
| 故障事件记忆 常规操作事件记忆 |
|
| PLC技术指标 |
| PLC电源电压：160-264V AC 50/60Hz |
| 系统瞬间断电允许时间：对于10MS以下的瞬间断电，控制动作不受影响 |
| PLC响应时间：约10MS |
| PLC回路隔离输入：光电耦合隔离 输出：继电器隔离 |
PLC使出继电器触点寿命：
负载容量 触点寿命
35VA 300万次
80VA 100万次
120VA 20万次 |
|
| 通讯 |
| 1个RS485串行口， |
| RS485通讯协议为标准的 |
| MODUBS-RTU通讯协议 |
| 可上送的故障、告警信号 |
| 可上送的整定值 |
| 可接受控制命令 |
|
| 其它参数 |

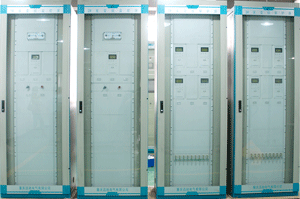

| 屏体尺寸：2260*800*600 mm （长*宽*厚） |
| 屏体结构：大玻璃门GGD型； |
| 屏体颜色：驼灰色、喷塑（标准色）RAL7032或用户指定色 |
| 系统工作温度：-5℃~-45℃（国家标准） |
| 系统工作湿度：35%~90% RH 无凝结运输重量 |
|
|
