| 保护功能 |
| 三段式相间距离保护（Ⅰ、Ⅱ、Ⅲ段） |
| 三段式接地距离保护（Ⅰ、Ⅱ、Ⅲ段） |
| 三段式零序方向过流保护 |
| 低频解列 |
| 断线报警 |
| 独立整定的重合闸及合闸加速保护（前/后加速） |
| ★以上保护功能可根据用户需求灵活配置 |
|
| 测量与控制 |
遥信：21路遥信开入采集各断路器状态，13路遥信（可自定义），保护总压板，信号复归，检修状态，2路非电量等。
开出共15路，遥控合闸1路/分闸1路，6路可编程出口等。 |
| 遥测：IA、IB、IC、I0、UA、UB、UC、UX、U0、P、Q、fm等模拟量的遥测； |
| 遥控：一套开关的跳合闸输出（2路），自带独立闭锁组件 |
|

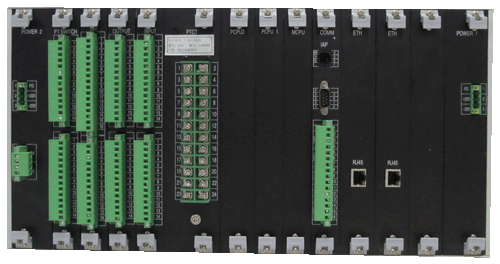

| 装置硬件组成 |
| 组成组件：电源模块、互感器模块、管理板、保护板、键盘板、开入板、开出板、操作板、电压切换板、开入开出板、通讯板、CAN网卡、以太网卡 |
| 可选配组件：开入开出板、CAN网卡、以太网卡 |
|
| 保护信息功能 |
| 保护定值、区号的远方/就地查看、修改 |
| 保护功能软压板的远方/就地查看、修改 |
| 装置硬压板状态的远方/就地查看 |
| 装置保护动作信号的远方/就地复归 |
|
| 录波功能 |
| 记忆最新3套故障波形，记录故障前3个周波，故障后5个周波 |
|
|
| 工作状态显示 |
| 面板显示断路器分、合状态 |
| 预告、事件信号继电器输出 |
| 动作事件信息主动显示，并分类存储 |
|
| 事件记录 |
| 事件记录可分类记录最新的32条故障信息，包含事件的详细信息(动作时间、动作值、动作类型)，并具有掉电保持功能 |
|
| 通讯 |
| 2路以太网通信接口 |
| 1个CAN-BUS总线口 |
| 1个RS485串行口， |
| 1个GPS对时接口 |
| IEC60870-5-104平衡式传输规约 |
| RS485通讯协议为标准的 |
| MODUBS-RTU通讯协议 |
|
| 统计功能 |
| 记录断路器相关运行参数，并进行相关统计：运行时间、分合闸次数、动作时间等 |
|
| 其他特征 |
| 遥信量自定义传SOE |
| 保护压板方便投退 |
| 跳闸出口矩阵设置 |
|
| 高可靠性和抗干扰性 |
| 采用工业级、高可靠性的大规模集成电路、补偿技术提高电路稳定性全封闭铝合金单元机箱，新型背插式结构设计，符合国标和IEC标准，防磁、防震、封闭 |
|
|
